整体描述:Overall description

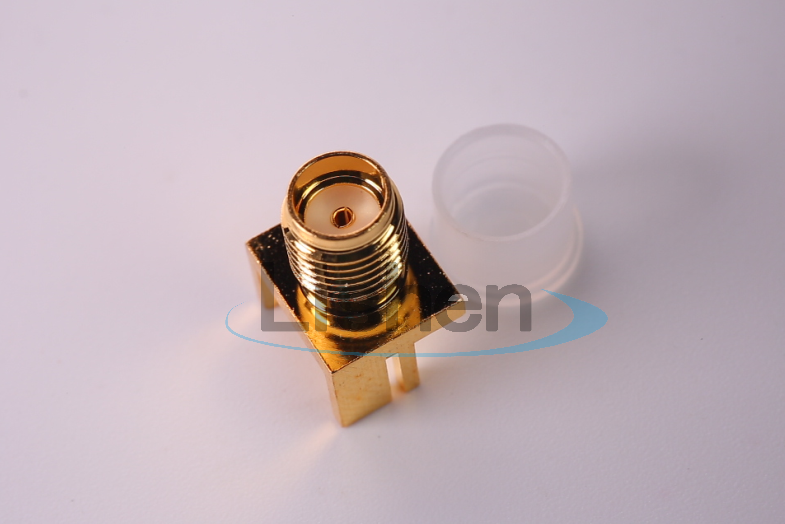

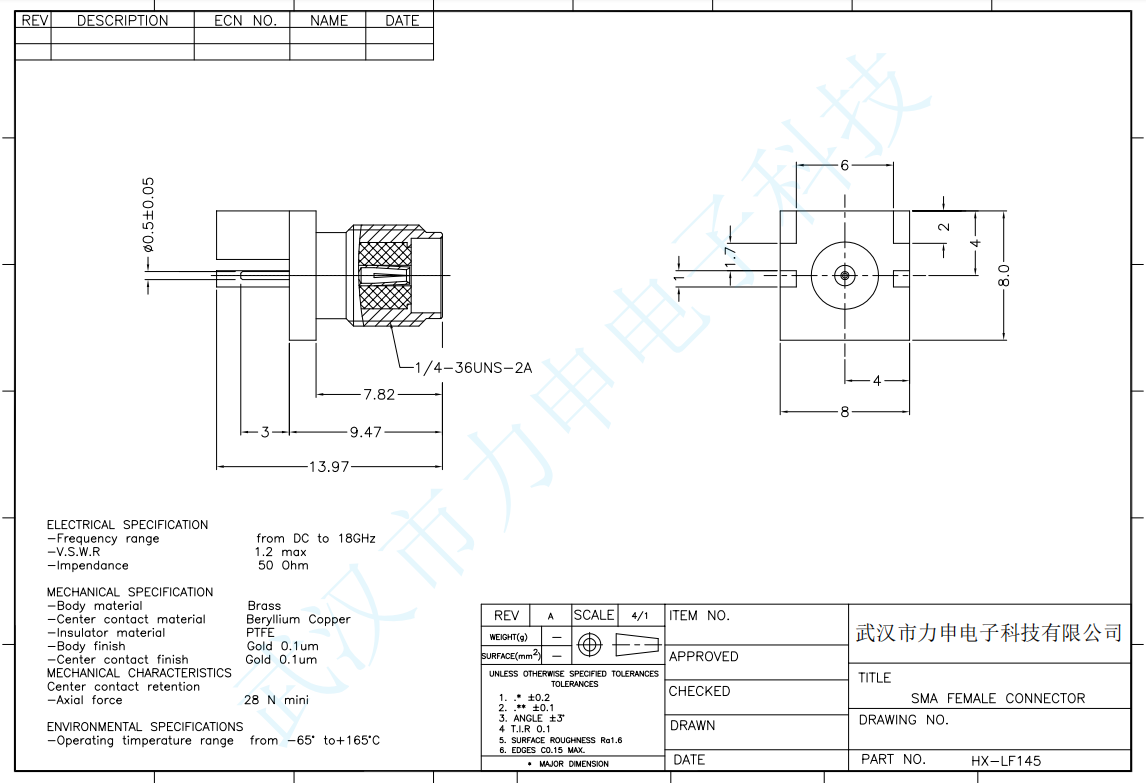

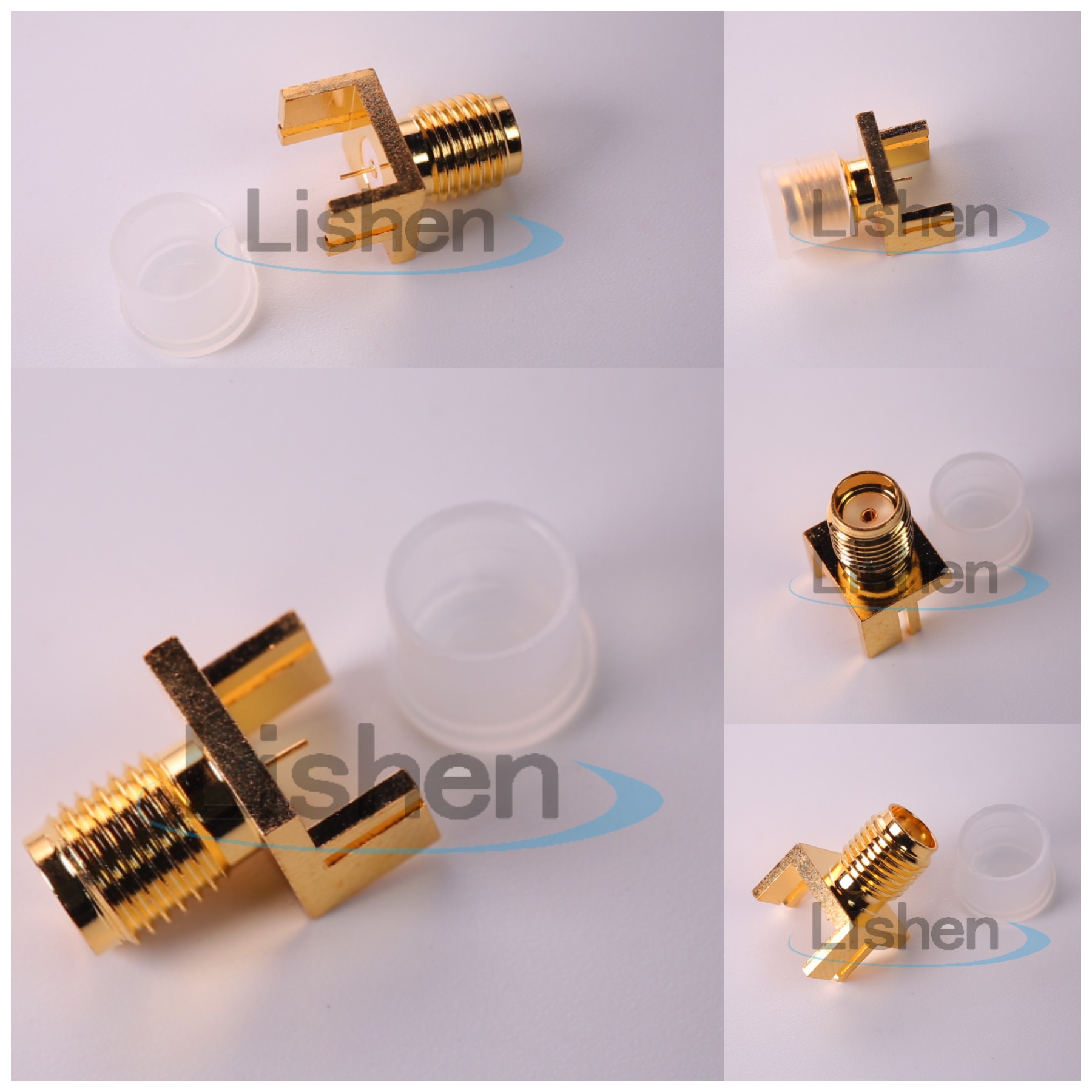

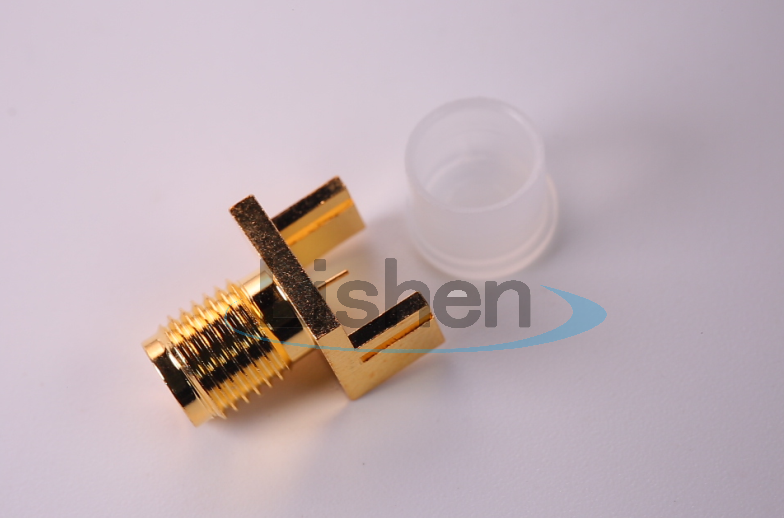

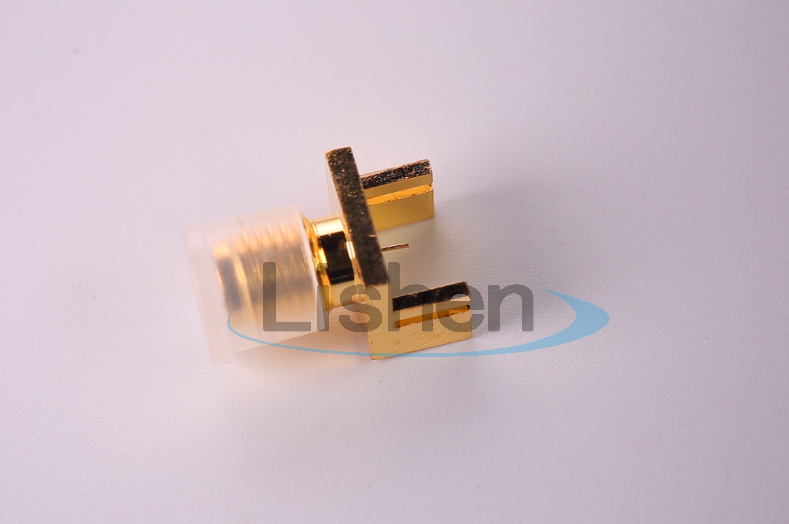

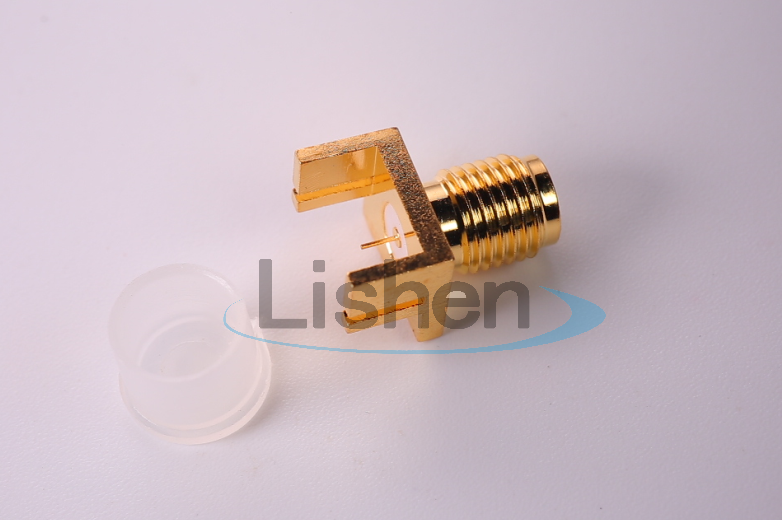

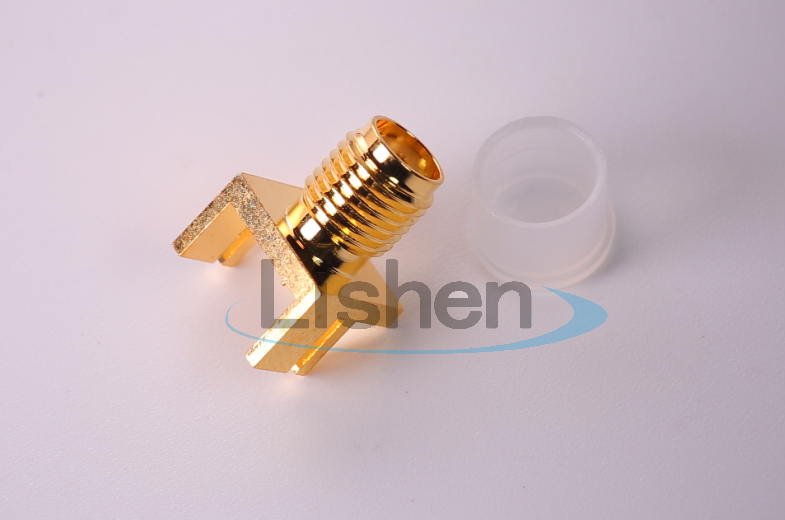

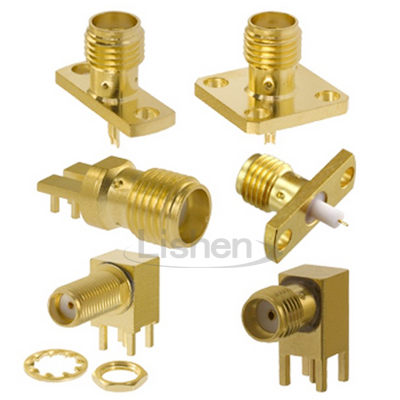

1. 产品类别/Product Family : SMA连接器/ SMA RF connector
2. 使用方式/Mode of use: PCB边缘侧面焊接/PCB edge side welding
3. 接线类型/Wire/Cable Type: N/A
4. 产品类别/Gender: SMA母头连接器/SMA Female RF connector
5. 净重/Net Weight: 1.89克/1.89g
6. 产品方向/Orientation: 直头180°/ Straight 180°
7. PCB安装方式/PCB Mounting PCB侧面边缘安装/ Edge Mount
8. PCB推荐安装厚度/PCB Thickness - Recommended 1.55-1.7mm
9. 包装方式/Packaging Type: 吸塑盒&纸箱/ Blister box carton packaging
电气性能/Electrical
10. 使用频率/Frequency DC- 18 GHz
11. 驻波比/VSWR: ≤1.2
12. 阻抗/Impedance 50Ω
13. 功率耐压/Power Voltage 750V 60秒/ 750 Vrms
14. 绝缘电阻、insulation resistance ≥1GΩ
15. 内导体接触电阻 /Pin contact resistance ≤5mΩ
16. 外导体接触电阻/Outside contact resistance ≤1mΩ 机械性能/Mechanical properties
17. 使用寿命/service life: 500次以上/More than 500 times
18. 插入力/Insertion force ≥0.28N
19. 拔出力/Pull out force ≥0.28N 工作环境/work environmen
20. 最大温度焊接时间(S)/Duration at Max. Process Temperature (s) 15秒/S
21. 最大温度焊接机循环次数/Max. Cycles at Max. Process Temperature 10次
22. 建议使用最大温度范围/Process Temperature max. 260℃~350℃
