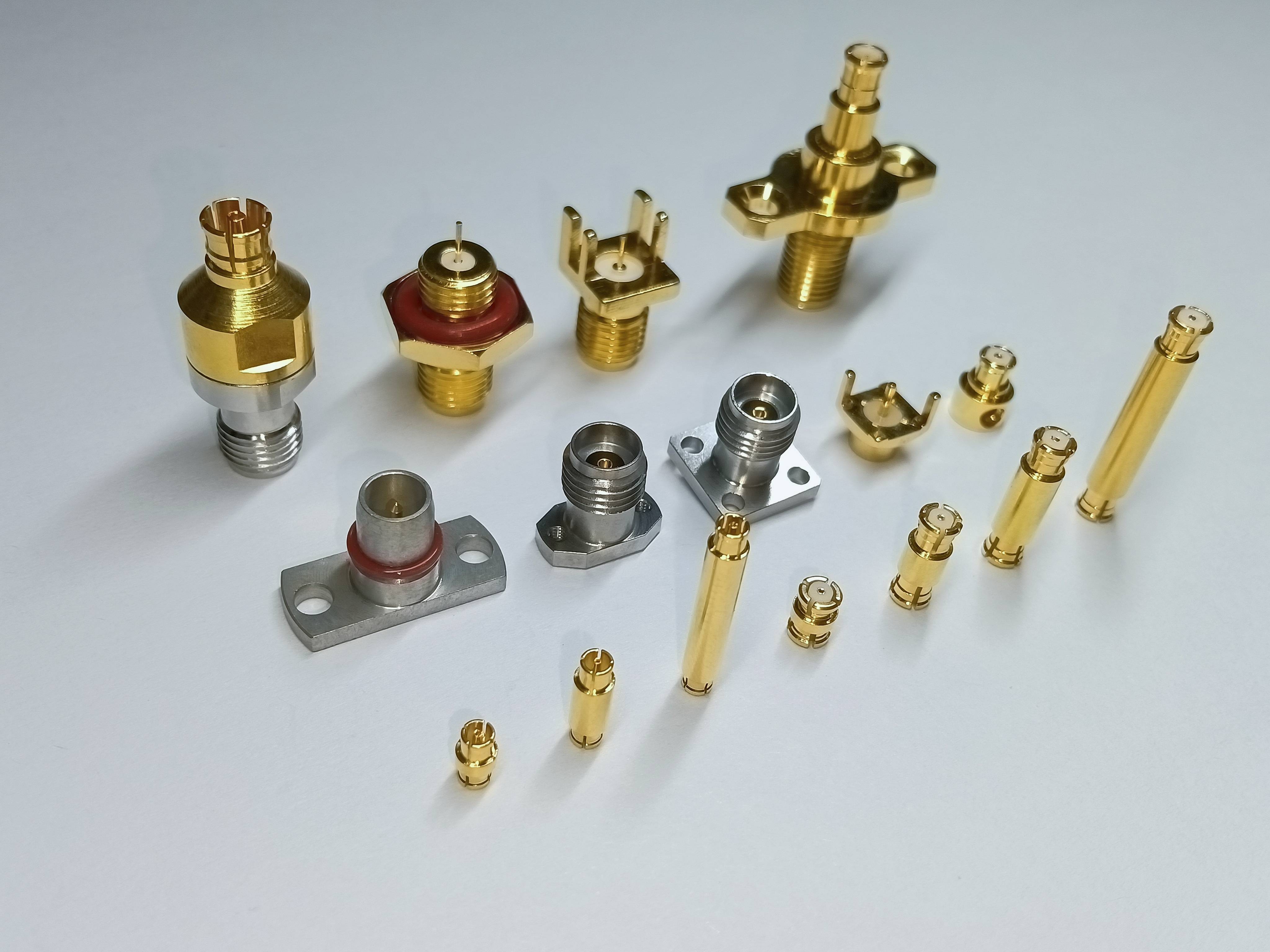

随着5G信息技术飞速发展,配套的各种设备也对连接器外形和配合结构提出要求了,会出现不常规的标准连接器,也就是我们说的非标连接器。力申电子是如何有效控制好非标连接器的定制设计的呢?例如单纯一种SMP连接器都很多种使用形式存在。
定制非标连接器需要管控以下几个重点:
1. 一公一母匹配是关键,界面尺寸和公差设计要合理
2.使用寿命要考虑,弹性接触件要使用铍铜,弹性较好,插拔次数要达到2万次,插损稳定,信号一致性好,使用寿拿久
3.电镀厚席按要求,耐磨性要好,盐雾48小时最少
4.使用频率比较高的时候结构是关键,即要满足性能要求,也要在外形上满足尺寸要求;所以设计前期需要软件模拟产品电气性能和机械性能,如:VSWR,插拔力
5.定制类的连接器需要样品组装和安装在设备上验证性能,电气性能,机械性能,盐雾,使用寿命都要全方位测试,所有测试数据都要记录和保存下来
武汉市力申电子科技有限公司是专注做定制类连接器厂家,非标准连接器设计和测试是我们的优势,欢迎有需求的客户咨询技术问题
