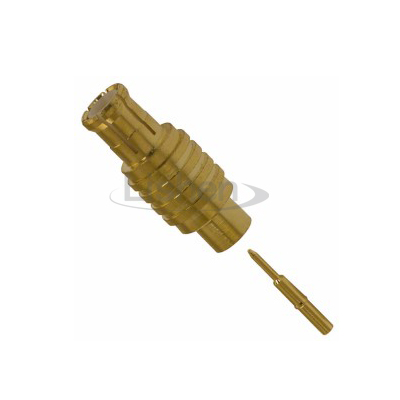

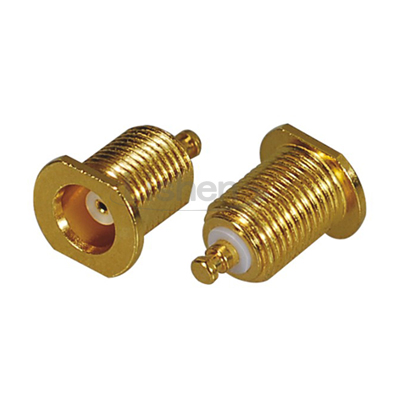

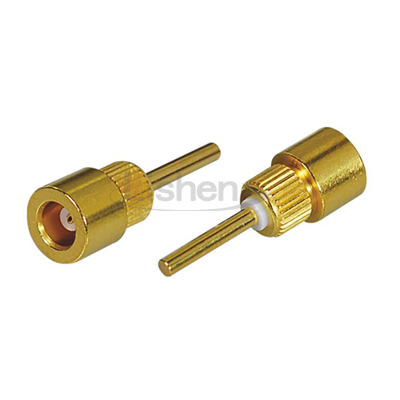

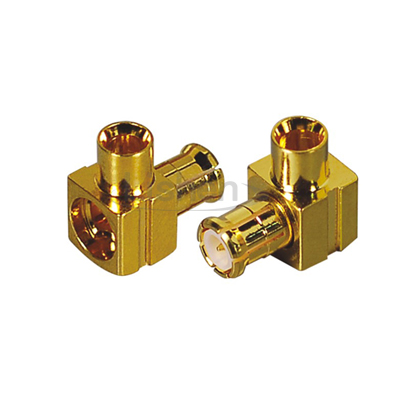

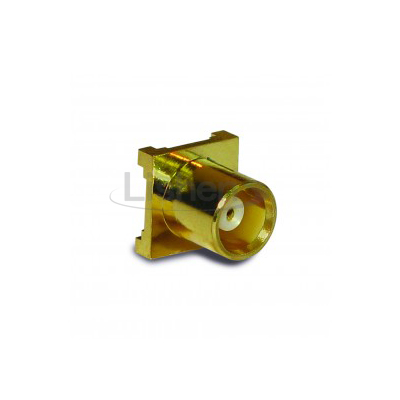

MCX连接器

MCX连接器属于小型推入式连接器,可实现稳定、持久连接。专为需要轻松快捷推入式插配的任何线对板应用而设计,可提供 50 Ω和 75Ω 及频率为 6 GHz 的电气性能。

MCX连接器小型化设计使得其他电气组件能够被紧密地装配在印刷电路板上。MCX 连接器的尺寸约比 SMB 连接器小 30%。MCX广泛使用于电信系统及无线和 GPS应用,以及医疗 MRI临床应用。

力申电子还为板对板和线对板应用提供了多端口 MCX 连接器与无磁性元件版本。


立即咨询
17382119046

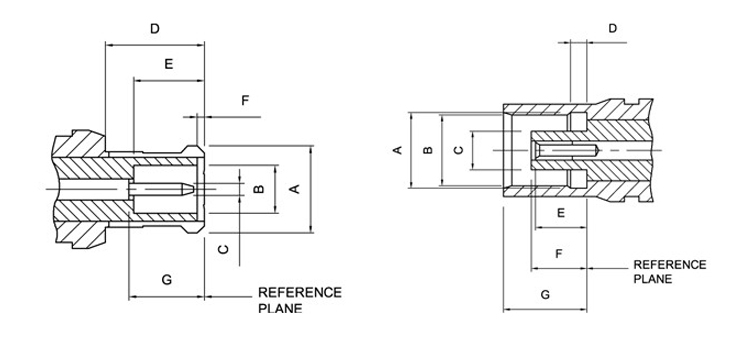

MCX型连接器界面尺寸

MCX连接器主要技术特性:

电气性能

参数

Electrical Data

Data

阻抗

50Ω

Impedance

50Ω

频段范围

DC-6GHz

Frequency Range

DC-6GHz

电压驻波比
(f=GHz)

≤1.20Max

VSWR

≤1.20Max

插入损耗

≤0.1x√f dB

Insertion loss(f=GHz)

≤0.1x√f dB

测试电压

750V rms

Test Voltage

750V rms

工作电压

335V rms

Work Voltage

335V rms

绝缘阻抗

1000MΩ

Insertion Resistance

1000MΩ

接触电阻

内导体:5mΩ Max;
外导体:2.5mΩ Max

Contact Resistance

Center Contact:5mΩ Max;
Outer Contact:2.5 Max


机械性能

参数

Mechanical Data

Data

插拨次数

≥500

Mating Cycles

≥500

啮合力


Engagement Force

25N

分离

8N~20N

Coupling Nut Retention

8N~20N

内导体保持力

轴向≥10N

Center Contact
 Captivation

Axial≥10N


环境特性

参数

   Environmental Data

Data

温度范围

-45℃~+125

Temperature Range

-45℃~+125

耐腐蚀性

(盐雾)

MIL-STD-202 method

101.Condition B

Corrosion(Salt Spray)

MIL-STD-202 method

101.Condition B

振动

MIL-STD-202 method

204.Condition D

Vibration

MIL-STD-202 method

204.Condition D

冲击

MIL-STD-202 method

213.Condition I

Shock

MIL-STD-202 method

213.Condition I

热冲击

MIL-STD-202 method

107.Condition B

Themai Shock

MIL-STD-202 method

107.Condition B

抗潮湿性

MIL-STD-202 method

106

Moisture Resistance

MIL-STD-202 method

106


材料特性

参数

连接器零件

材料

电镀

外导体

黄铜/铍铜

镀金/镀镍

内导体

黄铜/磷铜/铍铜

镀金

压接套管

/黄铜

金/镀镍

绝缘体

PTFE


垫圈

硅橡胶


上述特性具有典型代表性,实际中MCX连接器会因应用环境不同,要求不同,上述特性指标也有所不同


为不断提高公司产品的竞争力,力申保留更改连接器规格的权利,请与我们的工作人员联系。

力申电子提供OEM和ODM服务,并为您提供一体化解决方案。
