产品特点
•频率可达到6GHz;
•驻波比(直式) : ≤ 1.30 ;
•中心导体定位好;
•温度范围从-40°C至+105°C;
•具有初级和二级锁定系统
应用范围
•GPS 天线 ; •模拟/数字无线电; •电视/ 视频显示;
•导航系统; •扩音器; •引擎管理系统。
电气性能 | 参数 | Electrical Data | Data |
阻抗 | 50Ω | Impedance | 50Ω |
频段范围 | DC-6GHz | Frequency Range | DC-6GHz |
电压驻波比 | ≤1.30 | VSWR | ≤1.30 |
插入损耗 | ≤0.1x√f dB | Insertion loss(f=GHz) | ≤0.1x√f dB |
测试电压 | 750V rms | Test Voltage | 750V rms |
工作电压 | 335V rms | Work Voltage | 335V rms |
绝缘阻抗 | ≥1000MΩ | Insertion Resistance | ≥1000MΩ |
接触电阻 | 内导体:5.0mΩ Max; | Contact Resistance | Center Contact:5.0mΩ Max; |
接触电流 | 1ADC | Contact Current | 1ADC |
机械性能 | 参数 | Mechanical Data | Data |
插拨次数 | ≥25N | Mating Cycles | ≥25N |
啮合力 | ≥2N | Engagement Force | ≥2N |
机械拉力测试 | ≥110N | Mechanical pull test | ≥110N |
线缆保持力 | ≥ 80N | Cable retention force | ≥80N |
环境特性 | 参数 | Environmental Data | Data |
温度范围 | -45℃~+105℃ | Temperature Range | -45℃~+105℃ |
振动 | DIN 72594-2 Clause 6,1 | Vibration | DIN 72594-2 Clause 6,1 |
热冲击 | DIN 72594-2 Clause 6,2 | Thermal Shock | DIN 72594-2 Clause 6,2 |
湿热 | DIN 72594-2 Clause 6,3 | Damp heat | DIN 72594-2 Clause 6,3 |
干热 | DIN 72594-2 Clause 6,5 | Dry heat | DIN 72594-2 Clause 6,5 |
材料特性 | 参数 | |
连接器零件 | 材料 | 电镀 |
外导体 | 黄铜/锌合金/不锈钢 | 镀金/镀镍/镀锡/钝化 |
内导体 | 黄铜/磷铜/铍铜 | 镀金 |
压接套管 | 铜/黄铜 | 镀金/镀镍 |
绝缘体 | PTFE | |
塑胶外壳 | PBT,PA,PPE,POM | |
锁扣 | PBT,PA,PPE | |
垫圈 | 硅橡胶 | |

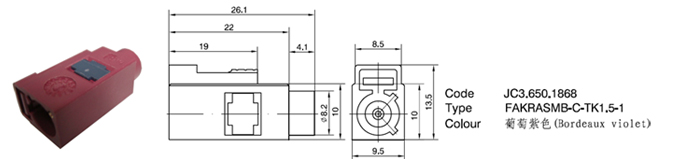

FAKRA连接器
为不断提高公司产品的竞争力,力申保留更改连接器规格的权利,请与我们的工作人员联系。
力申电子提供产品品质管控、OEM和ODM服务,并为您提供一体化解决方案。
