MMCX连接器

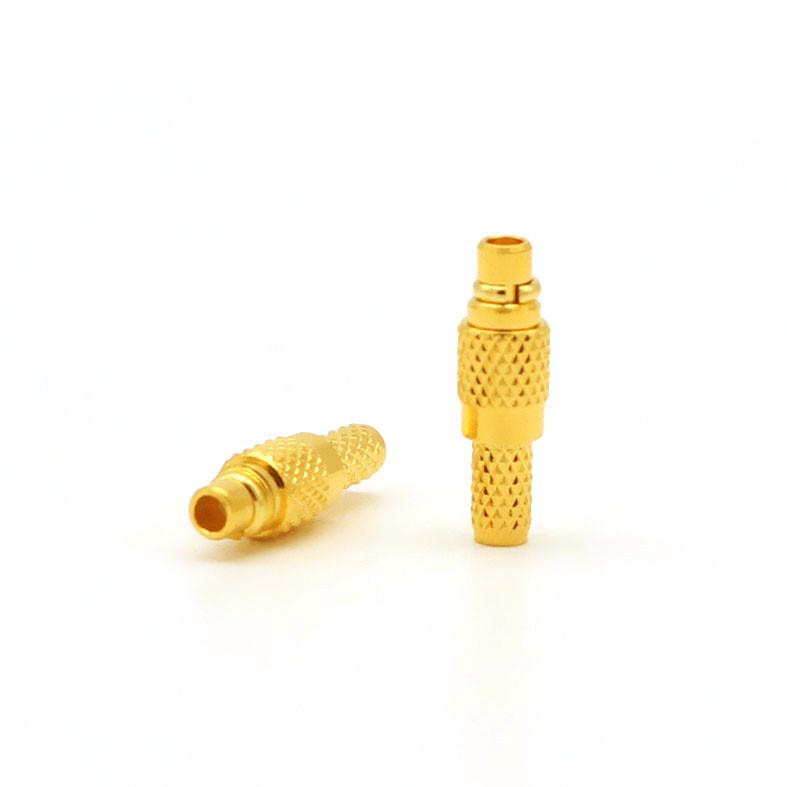

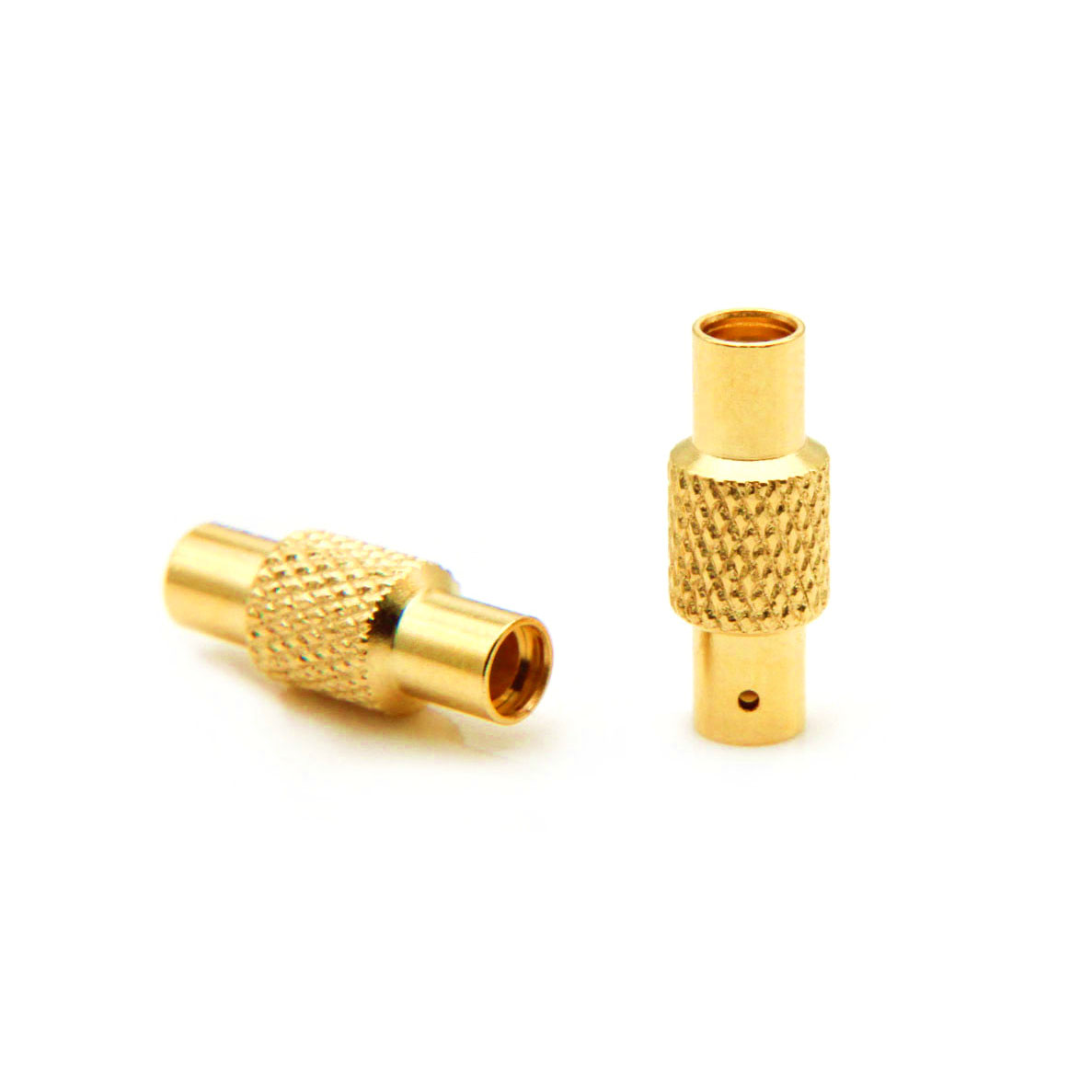

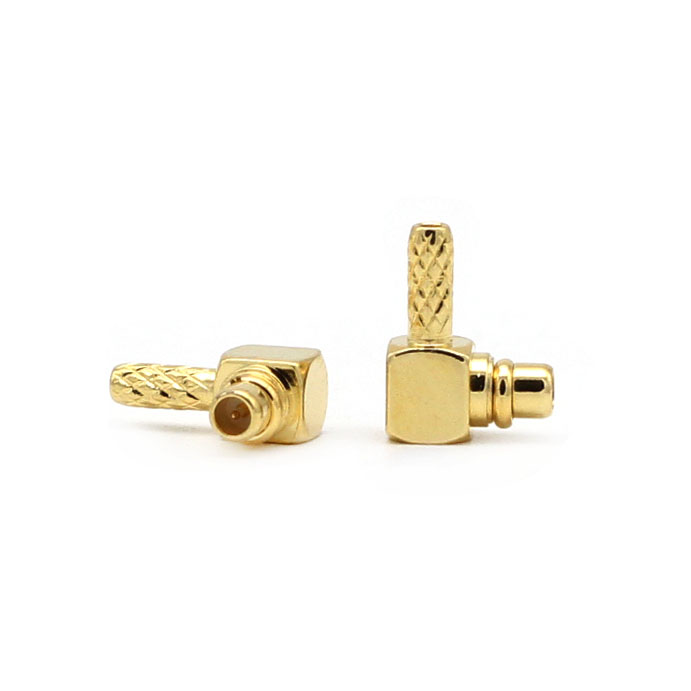

MMCX连接器产品特点

•频率可达到6 GHz;

•驻波比(直式) : ≤ 1.15 @4GHz ;

•快插拔优点,节省安装时间;

•提供多种形式:插座(直型和弯型),印刷电路板(直型和弯型)

比MCX连接器具有更小尺寸的射频同轴连接器。这种结构的设计允许用户在有限的空间内连接或断开



立即咨询
17382119046

MMCX连接器应用范围

•基站;                   •天线;              •网络应用;          •射频测试系统;

•仪器仪表;            •电信系统;       •GPS系统;           •无线电板

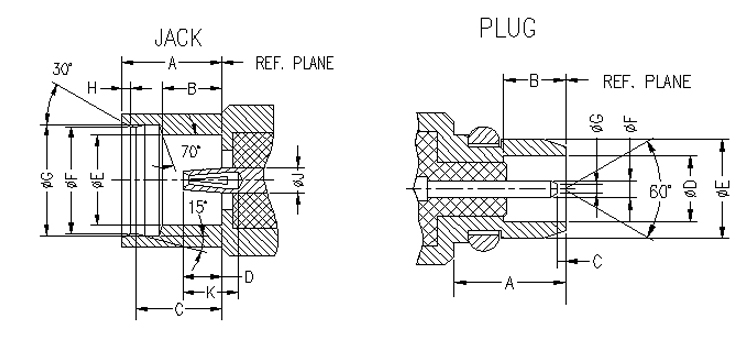

MMCX连接器界面尺寸

MMCX连接器主要技术特性:

电气性能

参数

Electrical Data

Data

阻抗

50Ω

Impedance

50Ω

频段范围

DC-6GHz

Frequency Range

DC-6GHz

电压驻波比
(f=GHz)

1.15 Max(0-4GHz);

1.40 Max(4-6GHz).

VSWR(f=GHz)

1.15 Max(0-4GHz);

1.40 Max(4-6GHz).

插入损耗

0.1dB Max.@1GHz

Insertion loss

0.1dB Max.@1GHz

测试电压

500V rms

Test Voltage

500V rms

工作电压

335V rms

Work Voltage

335V rms

绝缘阻抗

1000MΩ

Insertion Resistance

1000MΩ

接触电阻

内导体:10mΩ Max;
外导体:5mΩ Max.

Contact Resistance

Center Contact:10mΩ Max;
Outer Contact:5mΩ Max.


机械性能

参数

Mechanical Data

Data

插拨次数

≥500

Mating Cycles

≥500

啮合力

≤3.4 lbs.

Engagement Force

≤3.4 lbs.

分离

1.4 lbs.to 3.4 lbs.

Disengagement Force

1.4 lbs.to 3.4 lbs.

内导体保持力

轴向≥2.3N

Center Contact
 Captivation

Axial≥2.3N


环境特性

参数

   Environmental Data

Data

温度范围

-45℃~+125

Temperature Range

-45℃~+125

耐腐蚀性

(盐雾)

MIL-STD-202 method

101.Condition B

Corrosion(Salt Spray)

MIL-STD-202 method

101.Condition B

振动

MIL-STD-202 method

204.Condition D

Vibration

MIL-STD-202 method

204.Condition D

冲击

MIL-STD-202 method

213.Condition I

Shock

MIL-STD-202 method

213.Condition I

热冲击

MIL-STD-202 method

107.Condition B

Themai Shock

MIL-STD-202 method

107.Condition B

抗潮湿性

MIL-STD-202 method

106

Moisture Resistance

MIL-STD-202 method

106


材料特性

参数

连接器零件

材料

电镀

外导体

黄铜

镀金

连接螺母

黄铜

镀金

内导体

黄铜磷铜/铍铜

镀金

扣环

铍铜

镀金

绝缘体

PTFE


垫圈

硅橡胶


上述特性具有典型代表性,实际中MMCX连接器会因应用环境不同,要求不同,上述特性指标也有所不同
