工作频率范围为 DC-40 GHz。

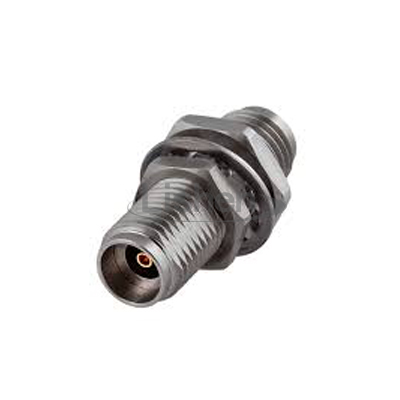

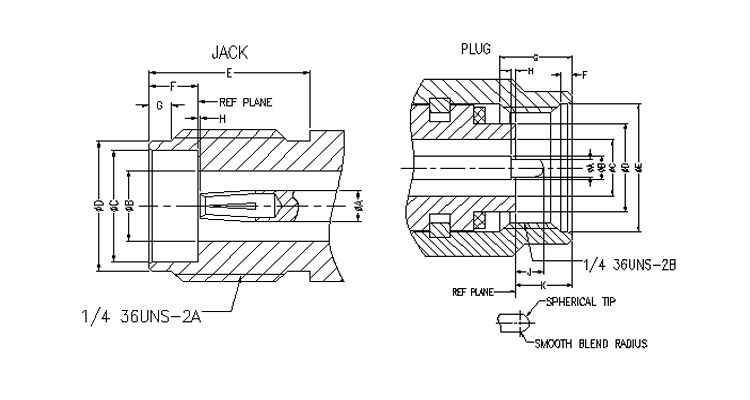

2.92mm连接器又称 K”或“SMA 2.9 ”连接器，开发于 20 世纪 80 年代，并按照 IEC 61169-35 进行了标准化。
与 SMA 和 SMA3.5 配合使用时，2.92mm连接器用于测试和测量以及高频微波模块。
2.92mm连接器主要性能指标 | ||
温度范围 | -55°～+125°C | |
特性阻抗 | 50Ω | |
频率范围 | DC～40GHz | |
工作电压 | 335V r.m.s at sea level | |
耐 压 | 500V r.m.s at sea level | |
接触电阻 | 内导体之间 | ≤ 2.0 mΩ |
外导体之间 | ≤ 0.4mΩ | |
绝缘电阻 | ≥5000mΩ | |
内导体保持力 | ≥60 lbs | |
接触保持力 | ≥ 6 lbs | |
电压驻波比 | 直 式 | ≤1.35 |
耐用性 | ≥500次 | |
部件 | 材料 | 表面处理 | |
壳体 | 不锈钢 | 钝化 | |
中心针 | 铍铜 | 镀金 | |
固定管 | 不锈钢 | 钝化 | |
外导体 | 公头 | 不锈钢 | 镀金 |
母头 | 不锈钢 | 镀金 | |
压接套 | 黄铜 | 镀金 | |
绝缘体 | PEEK | ||
o型密封件 | 硅橡胶 | ||
上述特性具有典型代表性，实际中1.0-2.3连接器会因应用环境不同,要求不同,上述特性指标也有所不同 | |||
为不断提高公司产品的竞争力，力申保留更改连接器规格的权利，请与我们的工作人员联系。
力申电子提供OEM和ODM服务，并为您提供一体化解决方案。
