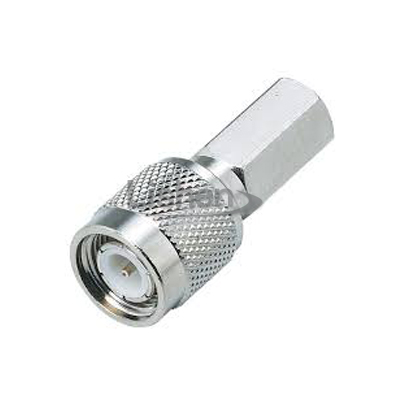

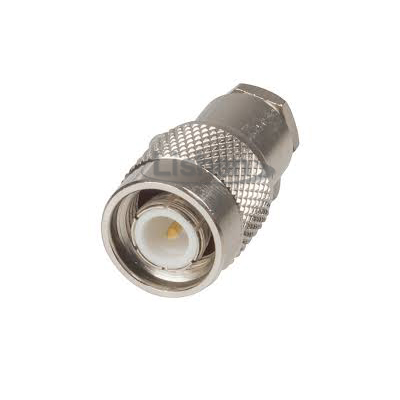

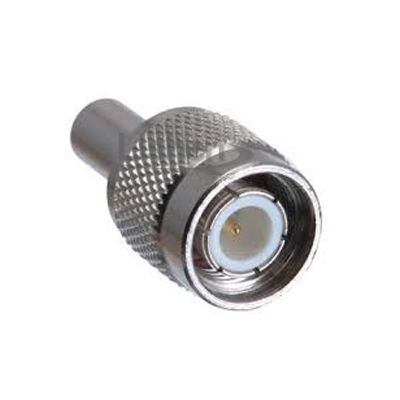

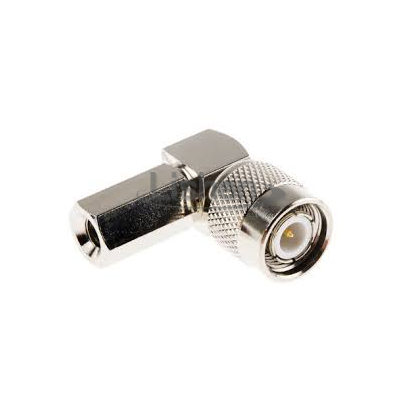

TNC连接器

TNC连接器产品特点

•频率:DC-4 GHz, 扩频可达到18 GHz;

•VSWR(直式):≤ 1.20;

•一种螺纹连接结构的BNC；

•50 Ω和75 Ω 系列界面兼容；

•极好的抗震性，适用于各种环境。

立即咨询

17382119046

TNC连接器应用范围

•基站 •天线 •汽车电子； •测试仪器

•雷达 •航天航空 •网络分析仪； •电信系统

TNC连接器主要技术特性：

电气性能	参数	Electrical Data	Data
阻抗	50Ω	Impedance	50Ω
频段范围	DC-11GHz	Frequency Range	DC-11GHz
电压驻波比（f=GHz）	≤1.1+0.02xf	VSWR（f=GHz）	≤1.1+0.02xf
插入损耗（f=GHz）	≤0.1x√f dB	Insertion loss（f=GHz）	≤0.1x√f dB
测试电压	1500V rms	Test Voltage	1500V rms
工作电压	500V rms	Work Voltage	500V rms
绝缘阻抗	≥5000MΩ	Insertion Resistance	≥5000MΩ
接触电阻	内导体:1.5mΩ Max; 外导体:1.0mΩ Max	Contact Resistance	Center Contact:1.5mΩ Max; Outer Contact:1.0mΩ Max.

机械性能	参数	Mechanical Data	Data
插拨次数	≥500	Mating Cycles	≥500
连接力矩	1.7Nm Max; 建议：0.46～0.69Nm	Coupling Torque	1.7Nm Max; Rec：0.46～0.69Nm
连接螺母保持力	≥445N	Coupling Nut Retention	≥445N
内导体保持力	轴向≥270N	Center Contact Captivation	Axial≥270N

环境特性	参数	Environmental Data	Data
温度范围	-45℃～+125℃	Temperature Range	-45℃～+125℃
耐腐蚀性（盐雾）	MIL-STD-202 method 101.Condition B	Corrosion(Salt Spray)	MIL-STD-202 method 101.Condition B
振动	MIL-STD-202 method 204.Condition B	Vibration	MIL-STD-202 method 204.Condition B
冲击	MIL-STD-202 method 213.Condition G	Shock	MIL-STD-202 method 213.Condition G
热冲击	MIL-STD-202 method 107.Condition B	Themai Shock	MIL-STD-202 method 107.Condition B
抗潮湿性	MIL-STD-202 method 106	Moisture Resistance	MIL-STD-202 method 106

材料特性	参数
连接器零件	材料	电镀
外导体	黄铜	镀金/镀镍/镀三元合金
连接螺母	黄铜	镀镍/镀三元合金
内导体	黄铜/磷铜/铍铜	镀金/镀银
压接套管	铜/黄铜	镀金/镀镍/镀三元合金
绝缘体	PTFE
垫圈	硅橡胶
上述特性具有典型代表性，实际中1.0-2.3连接器会因应用环境不同,要求不同,上述特性指标也有所不同

为不断提高公司产品的竞争力，力申保留更改连接器规格的权利，请与我们的工作人员联系。

力申电子提供OEM和ODM服务，并为您提供一体化解决方案。
