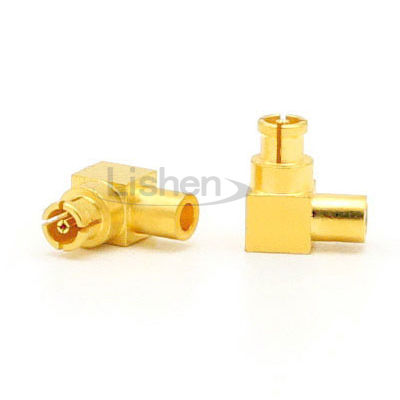

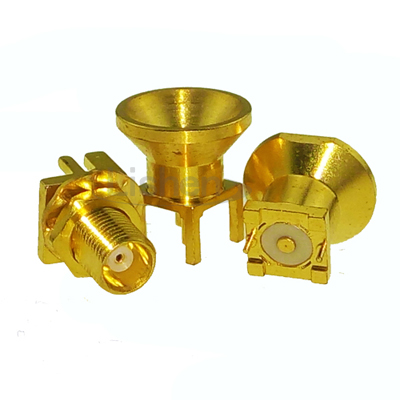

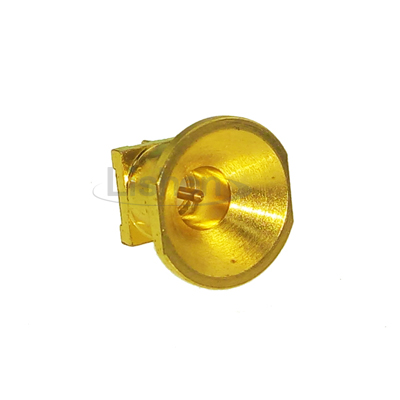

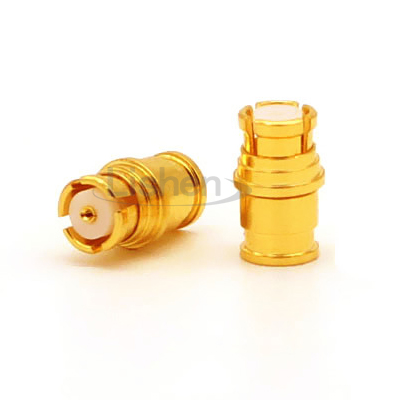

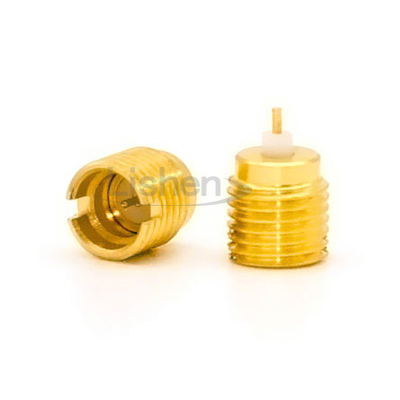

SMP连接器

SMP连接器属于小型推入式(卡扣式)连接器,SMP接口是与MMCX连接器相同的比例的小型的接口。

•工作频率范围为 DC-40 GHz

•VSWR(直式): ≤1.50;

•连接器间距离:5mm;

•板对板距离:9mm;

•经济型板对板连接


立即咨询
17382119046

SMP连接器应用范围:

•4G/5G基站通讯;                 •电缆组件;

•电子元件;                           •测试仪器;

•雷达;                                  •卫星;

•电信系统。



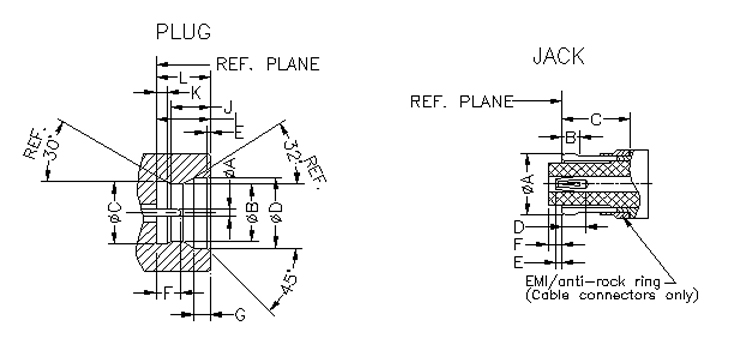

SMP连接器

主要技术特性:

电气性能

参数

Electrical Data

Data

阻抗

50Ω

Impedance

50Ω

频段范围

DC-40GHz

Frequency Range

DC-40GHz

电压驻波比

≤1.50

VSWR

≤1.50

插入损耗

0.1dB Max.@1GHz

Insertion loss

0.1dB Max.@1GHz

测试电压

500V rms

Test Voltage

500V rms

工作电压

335V rms

Work Voltage

335V rms

绝缘阻抗

1000MΩ

Insertion Resistance

1000MΩ

接触电阻

内导体:6.0mΩ Max;
外导体:2.0mΩ Max.

Contact Resistance

Center Contact:6.0mΩ Max;
Outer Contact:2.0 Max.


机械性能

参数

Mechanical Data

Data

插拨次数

≥500

Mating Cycles

≥500

啮合力

全限制式:68N Max.

限制式:45N Max.

滑入式:9N Max.

Engagement Force

Full detent:68N Max.

Limited detent:45N Max.

Smooth Bore:9N Max.

分离

全限制式:22N Max.

限制式:9N Max.

滑入式:2.2N Max.

Coupling Nut Retention

Full detent:22N Max.

Limited detent:9N Max.

Smooth Bore:2.2N Max.

内导体保持力

轴向≥7N

Center Contact
 Captivation

Axial≥7N


环境特性

参数

   Environmental Data

Data

温度范围

-45℃~+125

Temperature Range

-45℃~+125

耐腐蚀性

(盐雾)

MIL-STD-202 method

101.Condition B

Corrosion(Salt Spray)

MIL-STD-202 method

101.Condition B

振动

MIL-STD-202 method

204.Condition B

Vibration

MIL-STD-202 method

204.Condition B

冲击

MIL-STD-202 method

213.Condition A

Shock

MIL-STD-202 method

213.Condition A

热冲击

MIL-STD-202 method

107.Condition B

Themai Shock

MIL-STD-202 method

107.Condition B

抗潮湿性

MIL-STD-202 method

106

Moisture Resistance

MIL-STD-202 method

106


材料特性

参数

连接器零件

材料

电镀

外导体

黄铜/铍铜

镀金/镀镍

连接螺母

黄铜

镀金/镀镍

内导体

黄铜/铍铜

镀金

压接套管

/黄铜

金/镀镍

绝缘体

PTFE


垫圈

硅橡胶


上述特性具有典型代表性,实际中SMP连接器会因应用环境不同,要求不同,上述特性指标也有所不同


为不断提高公司产品的竞争力,力申保留更改连接器规格的权利,请与我们的工作人员联系。

力申电子提供OEM和ODM服务,并为您提供一体化解决方案。
