SMA连接器

SMA连接器主要用于将微波信号输入和输出电子封装,SMA 类型射频同轴连接器应用广泛 。

立即咨询
17382119046

SMA射频连接器

工作频率范围为 DC-18 GHz

50 欧姆/不锈钢版本/部件系列

50 欧姆/黄铜版本/部件系列

SMA 最初设计于 1958 年,并于几年之后根据 IEC 60169-1 进行了标准化。这是应用比较普遍的同轴射频/微波连接器。不锈钢型号多用于较高耐用性和军事/航空应用,而黄铜版本 SMA较多用于商业和电信应用。

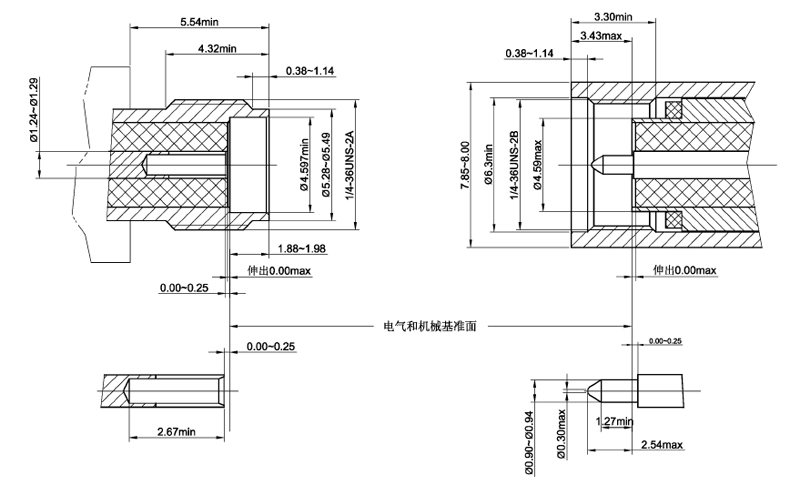

sma连接器-界面尺寸


主要技术特性:

电气性能

参数

Electrical Data

Data

阻抗

50Ω

Impedance

50Ω

频段范围

DC-18GHz

Frequency Range

DC-18GHz

电压驻波比
(f=GHz)

≤1.1+0..2xf

VSWR(f=GHz)

≤1.1+0..2xf

插入损耗
(f=GHz)

≤0.04x√f dB

Insertion loss(f=GHz)

≤0.04x√f dB

测试电压

1000V rms

Test Voltage

1000V rms

工作电压

480V rms

Work Voltage

480V rms

绝缘阻抗

≥5000MΩ

Insertion Resistance

≥5000MΩ

接触电阻

内导体:3.0mΩ Max;
外导体:2.0mΩ Max

Contact Resistance

Center Contact:3.0mΩ Max;
Outer Contact:2.0mΩ Max

射频泄露

≥100dB

RF-Leakage

≥100dB


机械性能

参数

Mechanical Data

Data

插拨次数

≥500

Mating Cycles

≥500

连接力矩

1.7Nm Max;
建议:0.8~1.1Nm

Coupling Torque

1.7Nm Max;
Rec:0.8~1.1Nm

连接螺母
保持力

≥270N

Coupling Nut Retention

≥270N

内导体
保持力

轴向≥270N
径向≥3Ncm

Center Contact
 Captivation

Axial≥270N
Radial≥3Ncm


环境特性

参数

   Environmental Data

Data

温度范围

-45℃~+125

Temperature Range

-45℃~+125

耐腐蚀性

(盐雾)

MIL-STD-202 method

101.Condition B

Corrosion(Salt Spray)

MIL-STD-202 method

101.Condition B

振动

MIL-STD-202 method

204.Condition D

Vibration

MIL-STD-202 method

204.Condition D

冲击

MIL-STD-202 method

213.Condition I

Shock

MIL-STD-202 method

213.Condition I

热冲击

MIL-STD-202 method

107.Condition B

Themai Shock

MIL-STD-202 method

107.Condition B

抗潮湿性

MIL-STD-202 method

106

Moisture Resistance

MIL-STD-202 method

106


材料特性

参数

连接器零件

材料

电镀

外导体

黄铜/不锈钢

镀金/镀银/镀镍/镀三元合金/钝化

连接螺母

黄铜/不锈钢

镀金/镀银/镀镍/镀三元合金/钝化

内导体

黄铜/磷铜/铍铜

镀金/镀银

压接套管

铜/黄铜

镀金/镀银

绝缘体

PTFE


垫圈硅橡胶




SMA RF同轴连接器

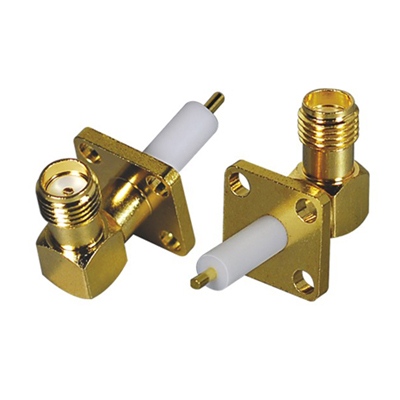

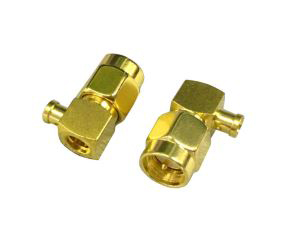

SMA插孔直角公头连接器

SMA插孔直角连接器

           电镀:

       • 主体电镀-镀金

       • 端子电镀-镀金

       • 绝缘体 -PTFE

             配对电缆类型

       • 电缆RG402 / SF141 / RG405匹配

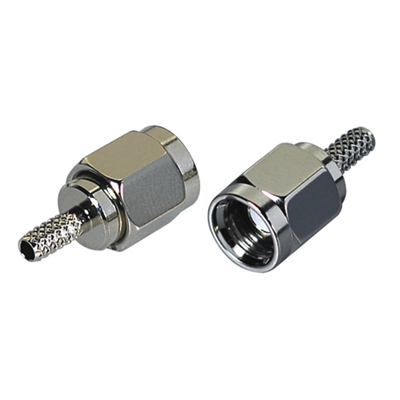

 SMA直公头压接式连接器

 SMA直公头压接式连接器

           电镀:

       • 主体电镀-镀金

       • 端子电镀-镀金

       • 绝缘体 -PTFE










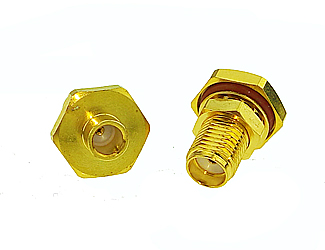

 后挂式隔板SMA母头连接器

后挂式隔板SMA母头连接器

           电镀:

       • 主体电镀-镀金

       • 端子电镀-镀金

       • 绝缘体 -PTFE








 SMA电缆插头直型公头连接器

SMA电缆插头直型公头连接器

           电镀:

       • 主体电镀-镀

       • 端子电镀-镀金

       • 绝缘体 -PTFE

             配对电缆类型

       • 141半刚性电缆





4孔法兰面板安装SMA母头连接器

4孔法兰面板SMA母头连接器

           电镀:

       • 主体电镀-镀金

       • 端子电镀-镀金

       • 绝缘体 -PTFE

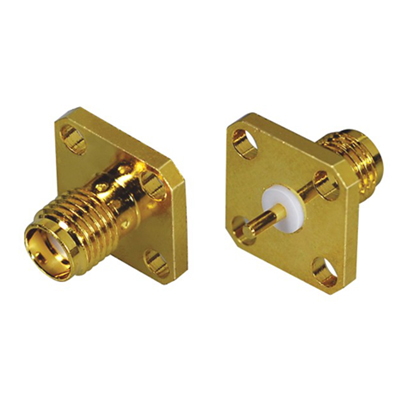

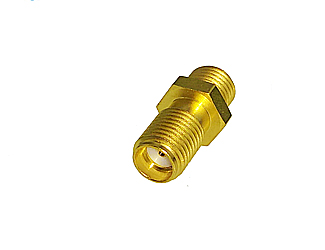

SMA PCB面板安装焊接型母连接器

SMA PCB面板焊接型母连接器

           电镀:

       • 主体电镀-镀金

       • 端子电镀-镀金

       • 绝缘体 -PTFE









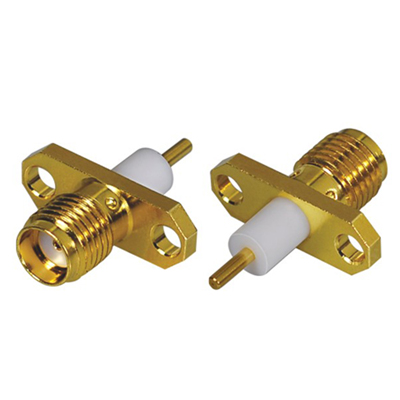

 2孔法兰面板安装焊接型SMA头连接器

2孔法兰面板焊接型SMA母头连接器

           电镀:

       • 主体电镀-镀金

       • 端子电镀-镀金

       • 绝缘体 -PTFE
