连接器设计时如何进行绝缘材质的选择

在设计中正确的对材料进行选择，严把品质关，设计师在设计的时候都会对每一种材质的电气性能，机械物理性能都比较熟悉，然后根据连接器的实际使用场景进行针对性的选择，这样提升了产品的使用寿命和可靠性，今天听武汉市力申电子科技有限公司研发工程师来给大家介绍下，我们常规射频同轴连接器在设计中使用的以下几种材质的绝缘。

一、PTFE（聚四氟乙烯）材质。

1、具有较好的耐热稳定性（-200°C—250°C）和阻燃耐高温，在使用过程中不容易变形。

2、抗静电、抗粘材料，电性能都能满足要求，不受频率和温度的影响。弹性系数较低，因此常用作为绝缘子的材料。

3、主要用于在穿墙安装.线缆组件，面板安装等非贴片连接器上面居多

二、PEEK材质

1、PEEK 是一种局部结晶材料，具有较好的拉伸强度和热稳定性，高熔点（334°C），良好的化学惰性（除硫酸以外）。耐腐蚀，耐高辐照。

2、具有自熄性，即使不加任何阻燃剂，可达到UL标准的94V-0级。

3、具有一定的电绝缘性能，并保持到比较高的温度范围。其介电损耗在高频情况下也比较小。

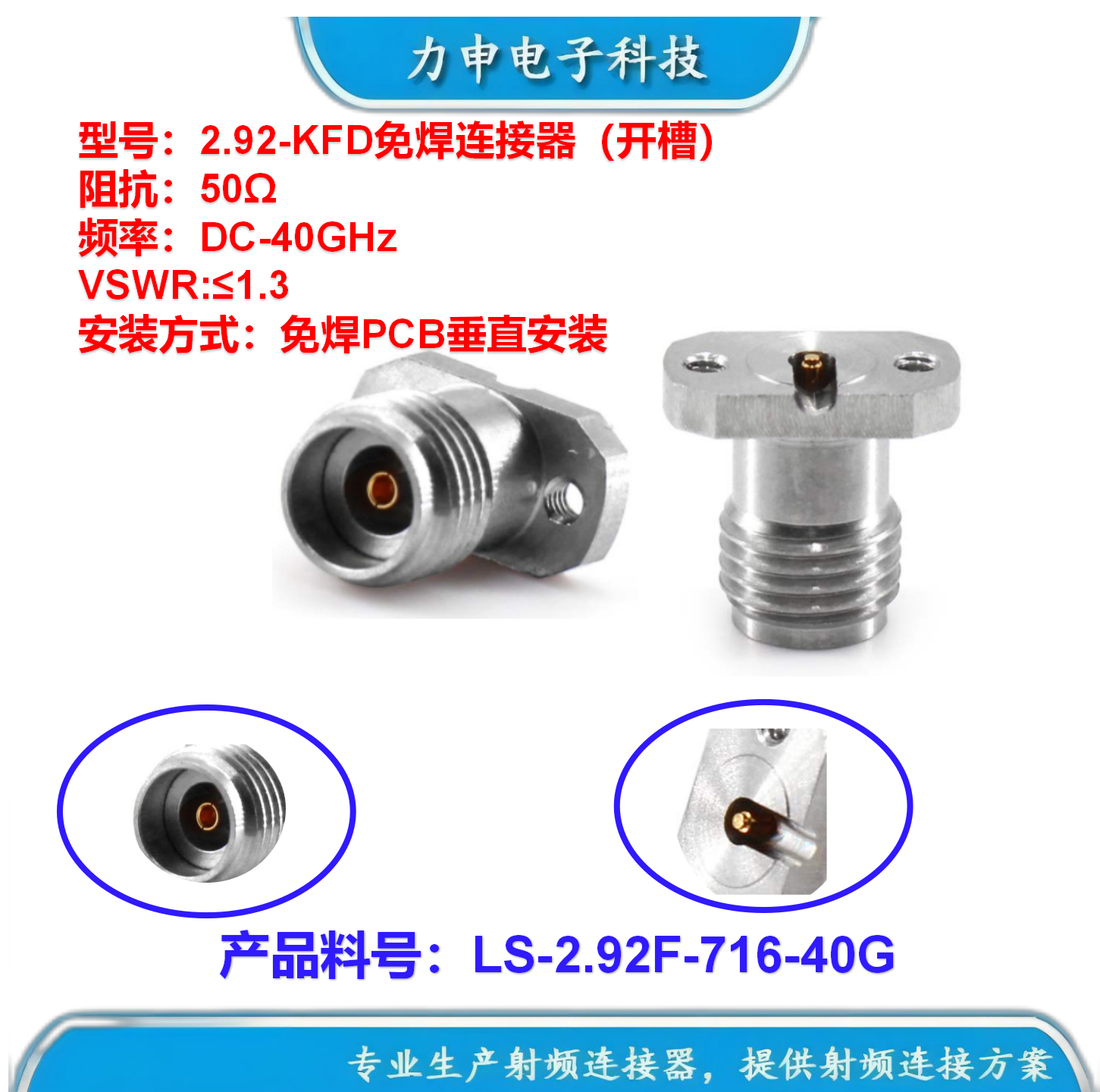

这种PEEK常规用于SMP贴片连接器 2.92连接器  3.5mm连接器等贴片领域和高频率连接器领域居多
