4.3-10连接器

4.3-10射频连接器快速锁紧式和螺口式,工作频率范围为 DC-6 GHz。4.3-10 接口于 2012 年推出,取代了无线电设备和天线中的 7/16 连接器,该连接器户外使用的比较多。

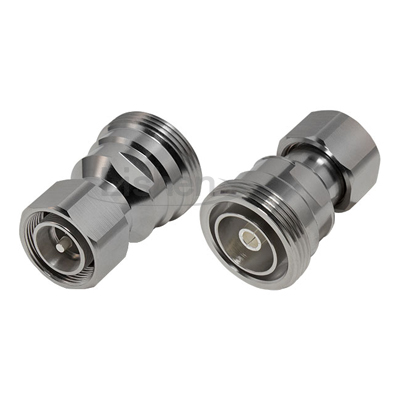

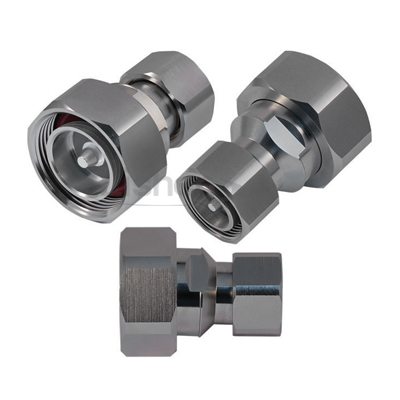

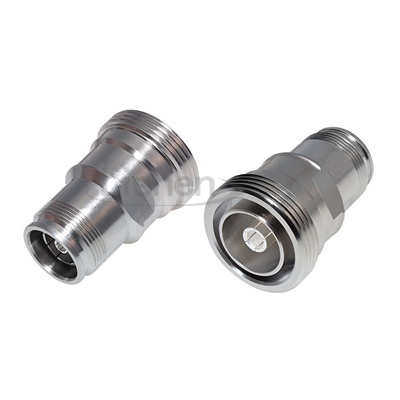

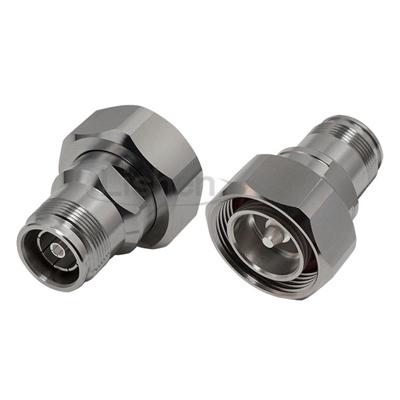

力申电子供应4.3-10公母头,配套推出了防腐蚀镀层,可达720小时中性盐雾试验,提供4.3-10至4.3-10、4.3-10至7/16 DIN、4.3-10至N等各类适配器。

立即咨询
17382119046

4.3-10连接器有两种连接方式:螺口式 4.3-10插头(带六角螺母,安装时需借助扭矩扳手工具)和快速锁紧式4.3-10插头(也称为推挽式,带滚花螺母,免工具安装)



主要技术特性:

电气性能

参数

Electrical Data

Data

阻抗

50Ω

Impedance

50Ω

频段范围

DC-12GHz

Frequency Range

DC-12GHz

电压驻波比

≤1.08@DC-4GHz

≤1.15@4-6GHz

VSWR

≤1.08@DC-4GHz

≤1.15@4-6GHz

插入损耗
(f=GHz)

≤0.05x√f dB

Insertion loss(f=GHz)

≤0.05x√f dB

测试电压

2500V rms

Test Voltage

2500V rms

工作电压

1000V rms

Work Voltage

1000V rms

绝缘阻抗

5000MΩ

Insertion Resistance

5000MΩ

接触电阻

内导体:1.0mΩ Max;
外导体:1.0mΩ Max

Contact Resistance

Center Contact:1.0mΩ Max;
Outer Contact:1.0mΩ Max

射频泄露

≥110dB(螺纹类型)

RF-Leakage

≥110dB(Screw type)

PIM 3rd

-160dBc@2×20W

三阶互调

-165dBc@2×20W


机械性能

参数

Mechanical Data

Data

插拨次数

≥500

Mating Cycles

≥500

连接力矩

5~8Nm Max;

Coupling Torque

5~8Nm Max;

连接螺母
保持力

450N

Coupling Nut Retention

450N

内导体
保持力

轴向≥30N
径向≥0.2Nm

Center Contact
 Captivation

Axial≥30N
Radial≥0.2Nm


环境特性

参数

   Environmental Data

Data

温度范围

-45℃~+125℃

Temperature Range

-45℃~+125℃

耐腐蚀性

(盐雾)

MIL-STD-202 method

101.Condition B

Corrosion(Salt Spray)

MIL-STD-202 method

101.Condition B

振动

MIL-STD-202 method

204.Condition B

Vibration

MIL-STD-202 method

204.Condition B

冲击

MIL-STD-202 method

213.Condition G

Shock

MIL-STD-202 method

213.Condition G

气候等级

IEC 60068 65/85/21

IEC 60068 65/165/21 PTFE

Insulator

Climatic Class

IEC 60068 65/85/21

IEC 60068 65/165/21 PTFE

Insulator


材料特性

参数

连接器零件

材料

电镀

外导体

黄铜

镀银/镀三元合金

连接螺母

黄铜

镀镍/镀三元合金

内导体

黄铜/磷铜/

镀金/镀银

压接套管

铜/黄铜

镀银/镀三元合金

绝缘体

PTFE


垫圈

硅橡胶


上述特性具有典型代表性,实际中4.3-10连接器会因应用环境不同,要求不同,上述特性指标也有所不同


为不断提高公司产品的竞争力,力申保留更改规格的权利,请与我们的工作人员联系。

力申电子提供OEM和ODM服务,并为您提供一体化解决方案。
