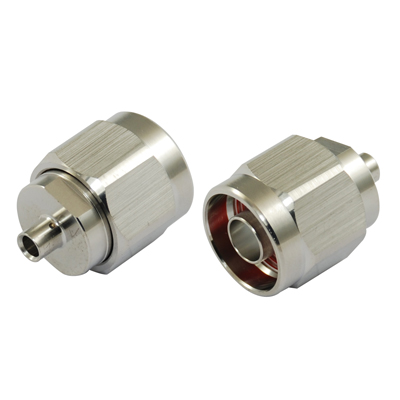

N连接器

N型连接器中等功率螺口式连接器,工作频率范围为 DC-11 GHz,50Ω/75Ω阻抗,工作频率为DC- 18 GHz 的高频版本也可用于测试和测量。

N接头是众多射频互连组件选择的一部分,按照MIL-C-39012,CECC22120和IEC 60169-16标准生产。

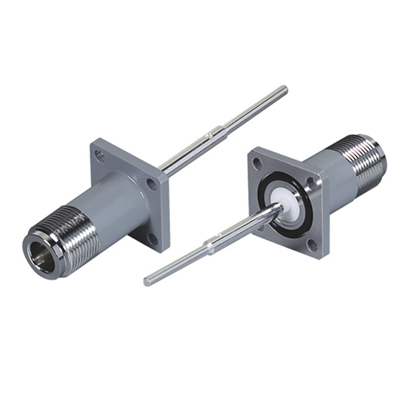

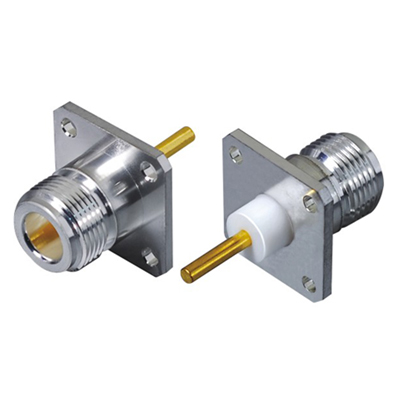

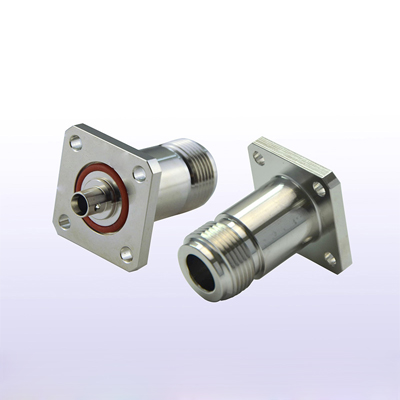

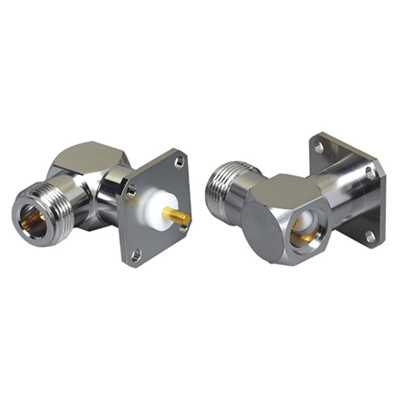

力申是专业N连接器生产厂家,,包括7孔法兰,压入式、隔板、4孔法兰和无安装类型。


立即咨询
17382119046

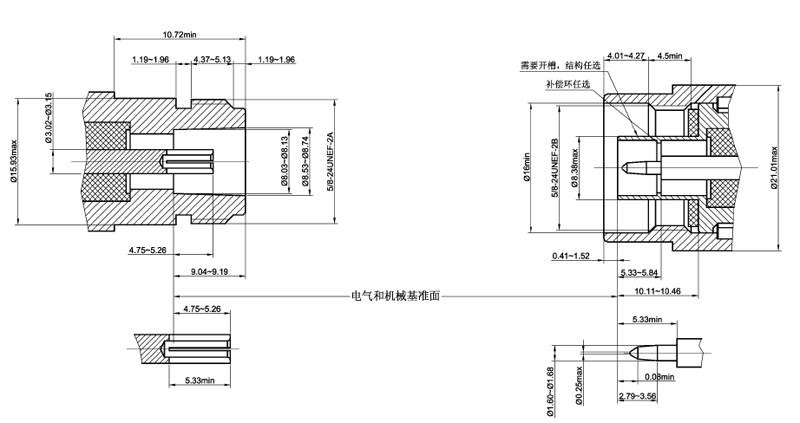

N连接器界面尺寸

主要技术特性:

电气性能

参数

Electrical Data

Data

阻抗

50Ω

Impedance

50Ω

频段范围

DC-11GHz

Frequency Range

DC-18GHz

电压驻波比
(f=GHz)

≤1.10

VSWR

≤1.1

插入损耗
(f=GHz)

≤0.05x√f dB

Insertion loss(f=GHz)

≤0.05x√f dB

测试电压

2500V rms

Test Voltage

2500V rms

工作电压

1000V rms

Work Voltage

1000V rms

绝缘阻抗

≥5000MΩ

Insertion Resistance

≥5000MΩ

接触电阻

内导体:1.5mΩ Max;
外导体:1.0mΩ Max

Contact Resistance

Center Contact:1.5mΩ Max;
Outer Contact:1.0mΩ Max

射频泄露

≥90dB

RF-Leakage

≥90dB


机械性能

参数

Mechanical Data

Data

插拨次数

≥500

Mating Cycles

≥500

连接力矩

1.7Nm Max;
建议:0.7~1.1Nm

Coupling Torque

1.7Nm Max;
Rec:0.7~1.1Nm

连接螺母
保持力

≥450N

Coupling Nut Retention

≥450N

内导体
保持力

轴向≥28N
径向≥0.1Nm

Center Contact
 Captivation

Axial≥28N
Radial≥0.1Ncm


环境特性

参数

   Environmental Data

Data

温度范围

-55℃~+155

Temperature Range

-55℃~+155

耐腐蚀性

(盐雾)

MIL-STD-202 method

101.Condition B

Corrosion(Salt Spray)

MIL-STD-202 method

101.Condition B

振动

MIL-STD-202 method

204.Condition B

Vibration

MIL-STD-202 method

204.Condition B

冲击

MIL-STD-202 method

213.Condition G

Shock

MIL-STD-202 method

213.Condition G

热冲击

MIL-STD-202 method

107.Condition B

Themai Shock

MIL-STD-202 method

107.Condition B


材料特性

参数

连接器零件

材料

电镀

外导体

黄铜

镀金/镀银/镀镍/镀三元合金

连接螺母

黄铜

镀镍/镀三元合金

内导体

黄铜磷铜/铍铜

镀金/镀银

压接套管

/黄铜

镀银/镀镍/镀三元合金

绝缘体

PTFE


垫圈

硅橡胶


上述特性具有典型代表性,实际中N连接器会因应用环境不同,要求不同,上述特性指标也有所不同


N RF同轴连接器


N公头连接器

N公头连接器

             电镀:

         • 主体电镀-镀银

         • 端子电镀-镀银

         • 绝缘体 -PTFE






 N公头直角连接器

N公头直角连接器

             电镀:            配对电缆类型

        • 主体电镀-镀银      •

         • 端子电镀-镀银

         • 绝缘体 -PTFE




 N公头焊钳(焊锡连接器

 N公头焊钳(焊锡)连接器

             电镀:            配对电缆类型

         • 主体电镀-镀金      • 141半刚性电缆

         • 端子电镀-镀金

         • 绝缘体 -PTFE






 N公插头直型(焊钳)连接器

 N公头焊钳(焊锡)连接器

            电镀:             配对电缆类型

       • 主体电镀-镀银        •

        • 端子电镀-镀金

        • 绝缘体 -PTFE






N公头焊钳直型连接器

N公头焊钳直型连接器

             电镀:            配对电缆类型

         • 主体电镀-镀镍      • RG-58/U和RG-142/U电缆组

         • 端子电镀-镀金

         • 绝缘体 -PTFE






 N直公头压接式连接器

 N直公头压接式连接器

             电镀:             配对电缆类型

       • 主体电镀-镀银       • 电缆RG-58/U电缆组

        • 端子电镀-镀金

        • 绝缘体 -PTFE





 N直角公头压接式连接器

N直角公头压接式连接器

             电镀:             配对电缆类型

       • 主体电镀-镀镍       • RG-142 / U电缆组

        • 端子电镀-镀金

        • 绝缘体 -PTFE



为不断提高公司产品的竞争力,力申保留更改规格的权利,请与我们的工作人员联系。

力申电子提供OEM和ODM服务,并为您提供一体化解决方案。
