如何控制好SMP连接器零件的加工精度

作者 : 力申电子 文章来源 : 力申电子 更新日期:

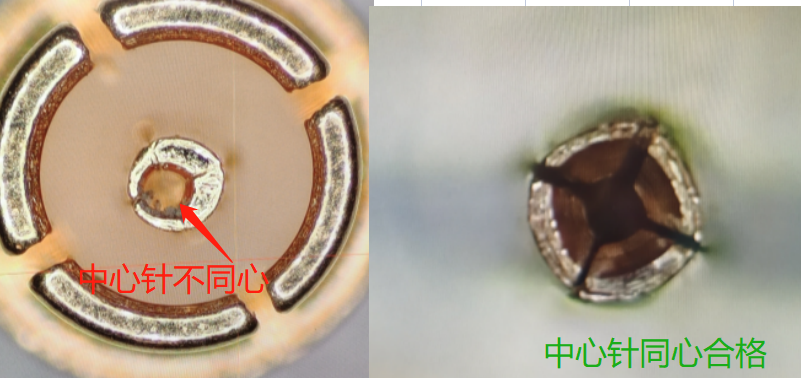

如何控制好微波高频连接器电气指标的一致性和连接器的同轴度一直是射频连接器行业里面的一个常谈的问题。今天我们以SMP连接器零件的设计与加工为例。下图为加工同心度对比


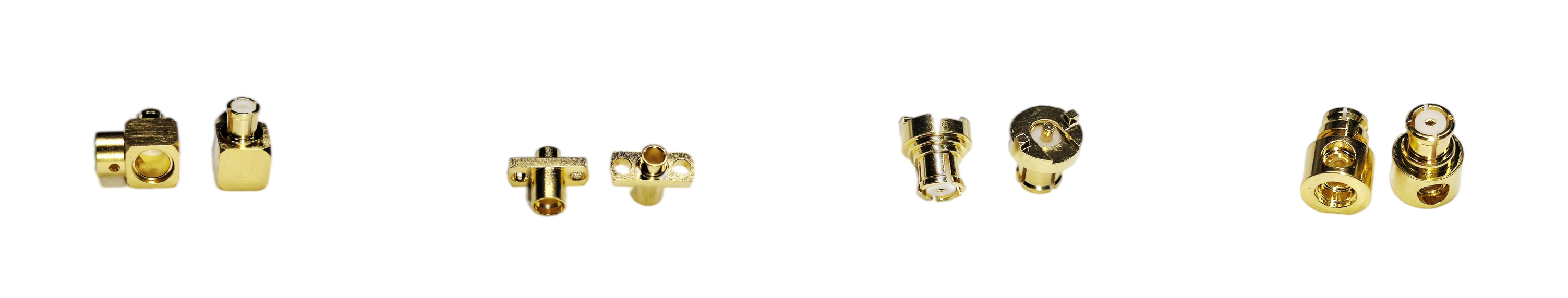

SMP连接器的特点是体积小传输频率高,正因为体积小所以对零件的加工有着苛刻的要求,例如中心针,他的直径不到0.5mm,然后我们还需要在针上面加工一个针孔,另外还需要在针的端面加工一个十字的剖槽。

力申电子是这样进行控制的

  1. 产品在开发阶段研发首要就要考虑到SMP连接器所有零件组装在一起后做止退设计,并且中心针和绝缘的止退需要有效的进行避让

  2. 设计师在设计零件的时候需要对加工的先后顺序进行有效模拟,避免进行二次装夹加工工艺

  3. 产品设计好后在进行加工的时候需要使用多功能的走心机进行一次加工成型,避免进行二次装夹,因为产品零件极小在进行二次装夹的时候同轴度无法保证



做到综上所述才能加工出一个高品质的微波高频率SMP连接器,从而有效的确保了产品整批次的驻波比的一致性。
