RF射频连接器外观控制也是连接器不可忽略的重要环节

要想做好一个合格的RF射频连接器不但电气性能要好，而且外观控制也是至关重要的一个环节，一个外观看似不影响其电气性能的使用，但是如果外观不控制好的话，也会降低客户对产品的体验感！例如外观碰伤的话长时间使用产品会加速氧化，直接影响产品的使用寿命。控制RF射频连接器产品外观力申电子以一个常见的N型RF射频同轴连接器为例：

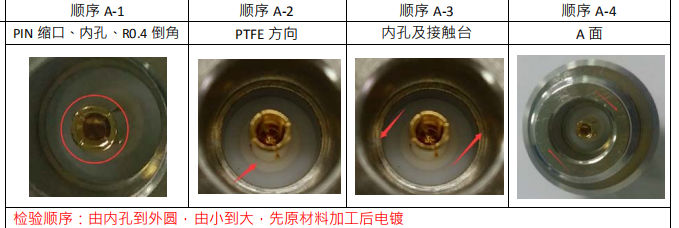

一、A级面的检验

1.检验 PIN 是否有缩口、倒角在 R0.4 左右、孔

内是否有杂质

2.检验 PTFE 是否有压反（凸台面为合格）

3.检验内孔接触台是否有压伤

4.检验接触面是否有压伤、划痕、碰伤

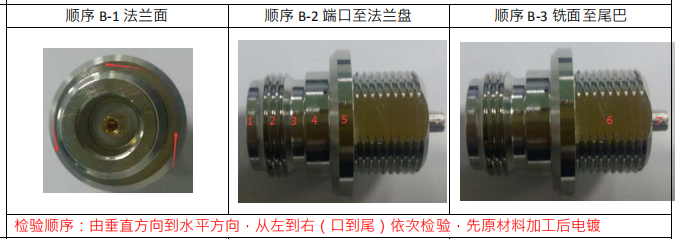

二、B级面检验

1. 检验法兰面是否有缺料、碰伤、刀纹、

漏倒角

2. 从端口到尾巴依次检验 1‐6 检查点，确认

端口有无缺料、螺纹/铣面有无磕碰伤、

退刀槽是否车刀纹、法兰面是否有缺料、

变行、尾巴是否有破裂，镀层是否有氧

化、漏铜、水渍印

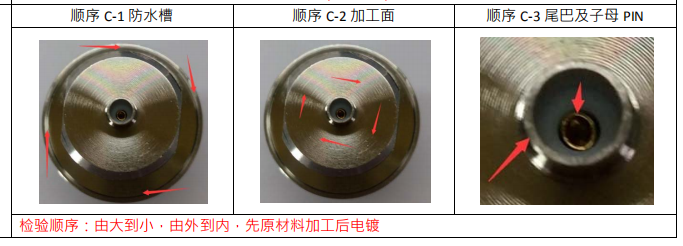

三、C级面检验

1. 防水槽是否有磕碰伤、变形、缺料

2. 加工面是否有磕碰划伤、明显刀纹

3. 尾巴是否有变形、破裂、加工短

4. 子母 PIN 是否有堵塞、偏芯、缺损

5. 镀层是否有氧化、漏铜、水渍印

武汉市力申电子科技有限公司生产的RF射频连接器和线缆组件的电气性能和外观品质在不断的提升。
