RG编织射频电缆组件采用了特殊的结构设计与较好的生产工艺，使得电缆在全频段范围内有着比较好的电气与机械性能指标。电气性能方面，信号传输速率达70%，还具有损耗低，驻波低，屏蔽效率高等特点。一般用于布线空间有限制和要求，用于在狭小空间穿舱或布线的设备。力申电子可根据客户具体要求提供定制解决方案。

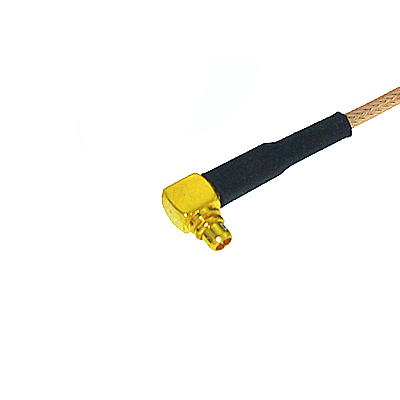

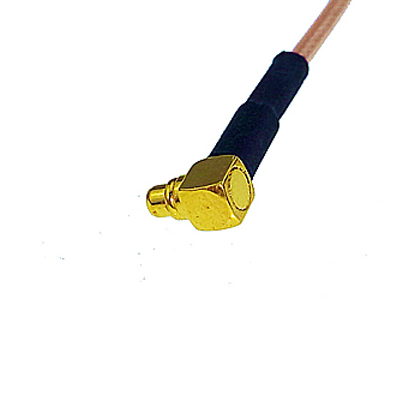

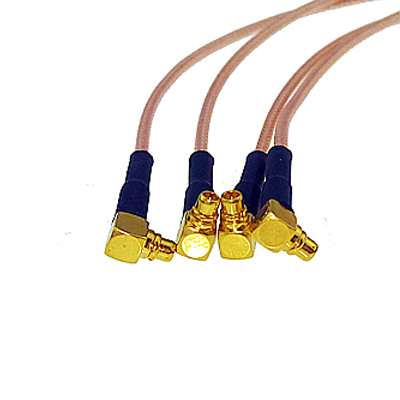

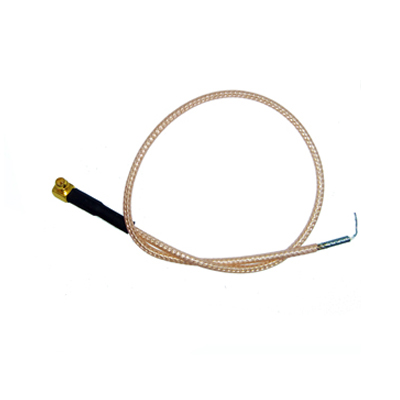

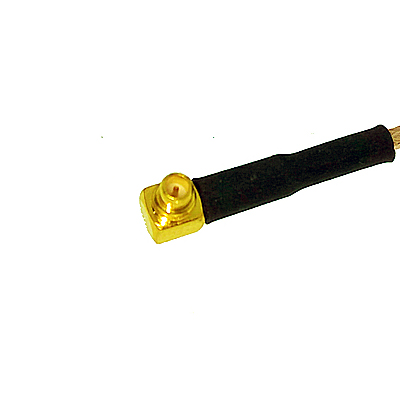

立即咨询MMCX公头接RG178射频电缆组件结构参数 | |||
项目 | 材料 | 直径(mm) | |
内导体 | 镀银铜包钢线 | 7*0.102 | |
绝缘体 | 聚四氟乙烯(PTFE) | 0.86 | |
外导体 | 镀银铜线编织 | Nom.1.30 | |
护套 | 聚全氟乙烯(FEP) | 1.83 | |
电气性能 | |||
电容(pF/m) | 96.45 | ||
阻抗(ohm) | 50 | ||
速率(%) | 70 | ||
最大工作电压(Vrms) | 750 | ||
最大工作频率(MHz) | 3000 | ||
机械和环境性能 | |||
工作温度(℃) | -55至+200 | ||
最小弯曲半径(mm) | 10 | ||
ROHS环保 | 符合 | ||
衰减 | |||
频率(MHz) | 衰减(dB/m) | ||
100 | 0.453 | ||
400 | 0.912 | ||
1000 | 1.457 | ||
3000 | 2.457 | ||
