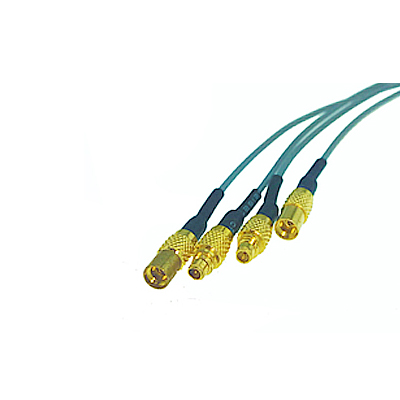

MMCX线缆组件采用了特殊的结构设计与较好的生产工艺，使得电缆在全频段范围内有着较好的电气与机械性能指标，并具有比较高的性价比。电气性能方面，信号传输速率达70%，还具有损耗低，驻波低，屏蔽效率高等特点。一般用于布线空间有限制和要求，适合在狭小空间穿舱或布线的设备。力申电子可根据客户的实际要求进行定制设计。
立即咨询MMCX母头接1.13结构参数 | |||
项目 | 材料 | 直径(mm) | |
内导体 | 镀银铜线 | 17*0.08 | |
绝缘体 | 聚全氟乙丙烯(FEP) | 0.68 | |
外导体 | 镀银铜线编织 | Nom.0.88 | |
护套 | 聚全氟乙丙烯(FEP) | 1.13 | |
电气性能 | |||
电容(pF/m) | 95.6 | ||
阻抗(ohm) | 50 | ||
速率(%) | 70 | ||
工作频率(GHz) | 6.0 | ||
最大工作频率(GHz) | 6.0 | ||
机械和环境性能 | |||
工作温度(℃) | -55至+200 | ||
最小弯曲半径(mm) | 4 | ||
ROHS环保 | 符合 | ||
衰减 | |||
频率(MHz) | 衰减(dB/m) | ||
1.0 | 2.3 | ||
2.0 | 3.1 | ||
3.0 | 3.9 | ||
4.0 | 4.6 | ||
5.0 | 5.1 | ||
6.0 | 5.2 | ||
