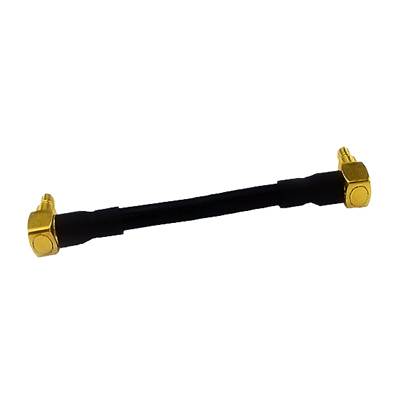

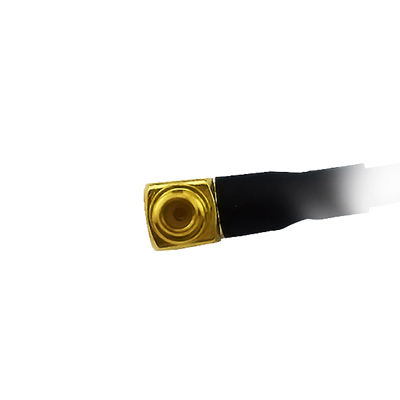

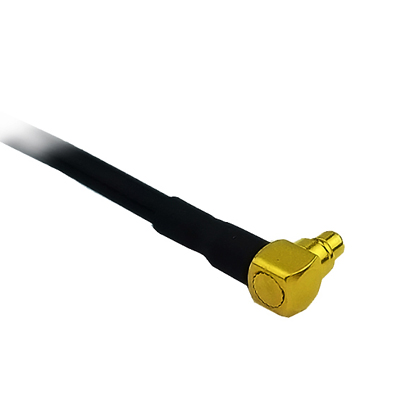

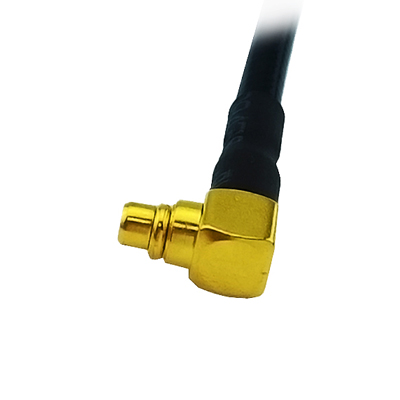

MMCX射频线缆组件采用了特殊的结构设计与较好的生产工艺，使得线缆在全频段范围内有着较好的电气与机械性能指标，并具有较高的性价比。电气性能方面，信号传输速率达70%，还具有损耗低，驻波低，屏蔽效率高等特点。一般用于布线空间有限制和要求，在狭小空间穿舱或布线的设备。力申可根据客户的实际需求和要求进行定制。
立即咨询MMCX接RG405线缆组件结构参数 | |||
项目 | 材料 | 直径(mm) | |
内导体 | 镀银铜包钢线 | 0.51 | |
绝缘体 | 聚四氟乙烯(PTFE) | 1.68 | |
外导体 | 无缝退火紫铜管 | 2.20 | |
电气性能 | |||
电容(pF/m) | 95.1 | ||
阻抗(ohm) | 50 | ||
灭晕电压(KVrms@60Hz) | 1.50 | ||
承受电压(KVrms@60Hz) | 5.00 | ||
截止频率(GHz) | 61 | ||
机械和环境性能 | |||
最小弯曲半径(mm) | 7.63 | ||
外导体承受温度(℃) | 175 | ||
工作温度范围(℃) | -55至+125 | ||
衰减和平均功率(20℃，海平面测试条件) | |||
频率(GHz) | 衰减(dB/m) | 功率(CW) | |
0.5 | 0.45 | 232.0 | |
1.0 | 0.64 | 162.4 | |
3.0 | 1.26 | 86.4 | |
5.0 | 1.51 | 69.8 | |
10.0 | 2.22 | 47.9 | |
20.0 | 3.29 | 32.6 | |
